ハンドルドラグへの交換　こばんざめ作

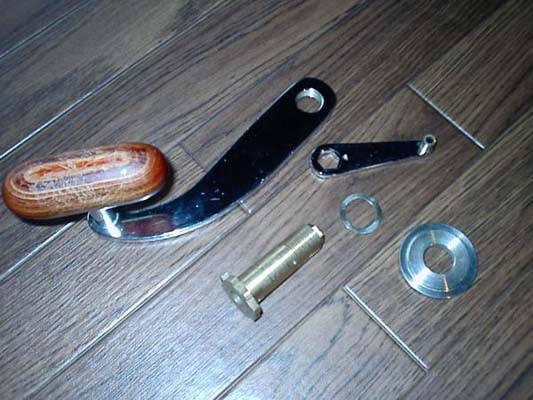

部品一覧

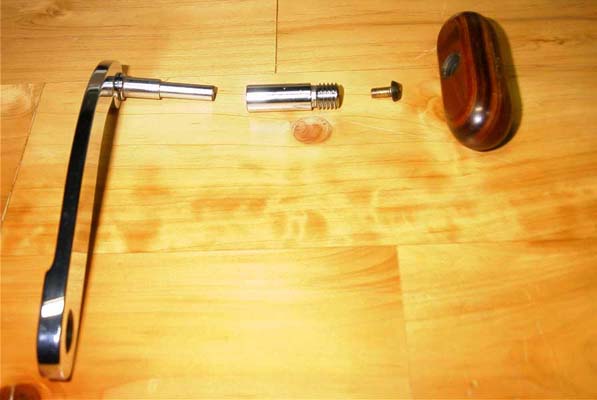

ハンドル部分解写真
握りの部分が緩かったので分解してみました。
ネジ部にゆるみ止めを塗ることをお薦めします（駆動部に付かないように注意！）

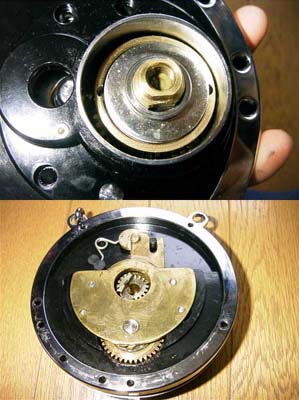

上がハンドル及びスタードラグホイールを外したドラグ部の写真です

写真上が、ネジを外して「Bridge w/Sleeve」をずらした写真です。
下は拡大した物です。再度組み立てる時、方向に注意してください

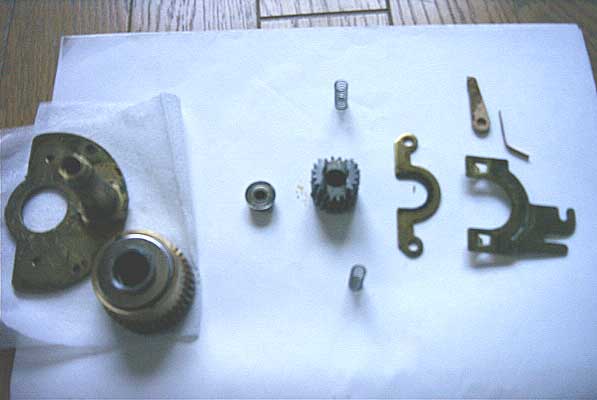

写真４の部品を外した状態です

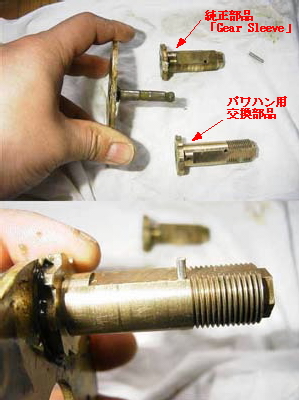

上の写真は、ピンを抜いて「Gear Sleeve」を外した状態です
純正部品に比べてパワハン用は少し長めです。
下の写真は交換後、ピンを仮止めして動きをチェックした後完全に打ち込みます。

そして組込になりますが、最初にネジを入れておきます。
（ネジを入れる位置に注意して下さい。写真参照）
次に写真４の様に部品を入れていきます

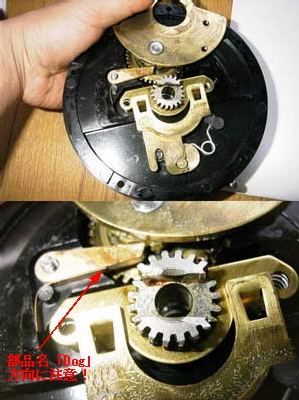

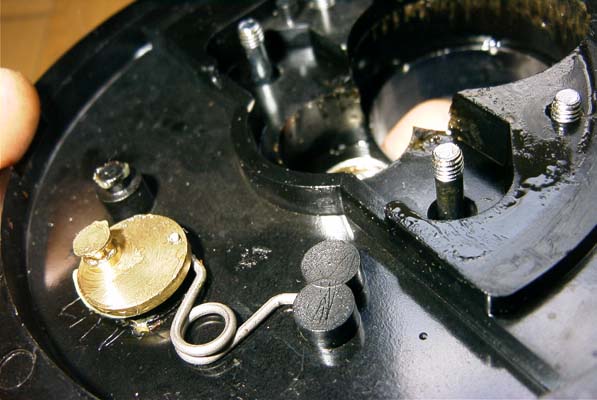

「Dog」の方向に注意して取り付けた後板バネを入れます。
そして「Bridge w/Sleeve」を元に戻すのですが、ピニオンギヤーがぶつかるので上から押込んで下さい。
そして４本のネジを止めます。

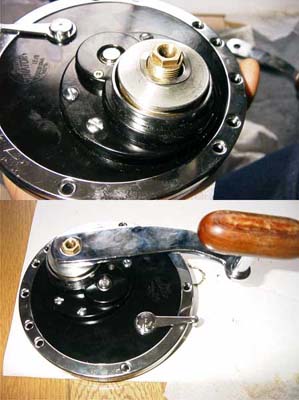

次に、写真３の上の状態になりその上に円盤状の部品を入れ、波ワッシャーを入れた状態です。（写真上部）
その前にドラグワッシャーが落ちてくるので最初に全部抜き取っておくと作業が楽です（順番に注意）

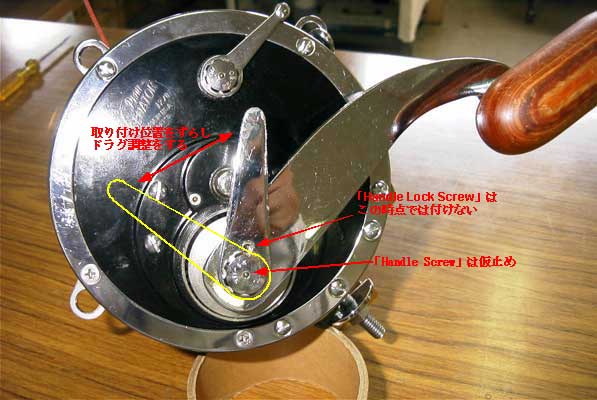

次にハンドルを付けます（写真下部）

すべての部品を仮止めして、ドラグ調整をします。

ドラグ調整が終わったらすべてのネジを本締めして完成です
